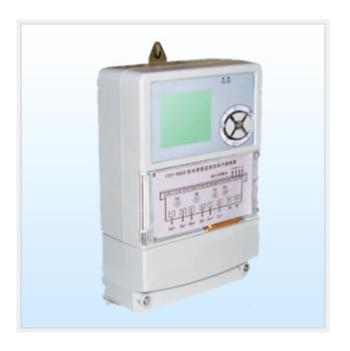

DT307-ST40型配電綜合測試儀，是集交流采樣、數據存儲、通訊、無功補償、諧波分析、配電綜合監測等功能于一體的新型配電測控設備，既可適用于交流0.4KV、50HZ低壓配電系統的綜合監測及無功補償控制，也可用于10KV以上的高壓供電系統及發電廠、變電站的綜合監測；即可用于供電局公共變電室及生活小區配電室，也可根據應用場合的不同，可裝在柱上無功補償裝置、箱式低壓無功補償裝置、配電室屏式無功補償裝置中；還可作為有觸點或無觸點低壓無功補償裝置的控制器，還可作為配電變壓器的測量儀表，實現電流、電壓機功率因數的測量。具有RS232和RS485通訊接口，支持GPRS遠程抄表，有線抄表等多種方式的數據傳輸。

技術參數

1）輸入參數

工作電壓：AC 220V ± 20％

電源頻率：50Hz ± 5%

取樣電壓：三相AC  220V ± 20%

取樣電流：三相0～5 A

本機功耗：≦ 18VA

2）輸出參數

*大輸出路數：16路

輸出電平：每路DC12V× 50mA

或繼電器觸點：每路AC 250V×* （需擴展盒，*大可以擴展到12路）

3）通訊

通訊接口：RS232/RS485

通訊規約：101、MODBUS

波特率：1200,2400,4800,9600bps可設。

通訊功能：可與“用電負荷管理終端”、“負控終端”、“配電監測計量終端”等進行通訊。既可采集終端傳輸的各種電參量，用于無功補償控制，也可自動切換到本身的采集電路；同時可將無功補償的各種數據傳給終端，然后由終端的GPRS/CDMA傳到主站。

遠程升級功能：可以在主站的廠商模塊上發送“升級程序”，經GPRS/CDMA傳到終端，然后由終端轉發到儀表上進行新程序的升級，為在產品現場運行后進行升級提供了方便的途徑。

4）測量精度

電   壓： ±0.5%

電   流： ±0.5%

功率因數：±1.0%

有功功率：±1.0%

無功功率：±1.0%

有功電度：±2.0%（監測數據，不可用于計費）

無功電度：±2.0%（監測數據，不可用于計費）

5）外形尺寸

重量：1.5Kg

外形尺寸：嵌入式：144×144×110 mm      壁掛式：240×150×76 mm

開孔尺寸：嵌入式：138×138mm

機殼材料：ABS阻燃材料
