電子拉力表

JC503-DZL型智能電子拉力測試儀系列產品，其二次儀表是采用*、智能的單片機嵌入式系統設計，且有精度和靈敏度高；性能和穩定性好，供電范圍寬、操作簡便等優點。面板有兩個顯示窗口，分別顯示拉力數值（拉力x繩數）和繩系設置；*大死繩拉力分別有50kN、100kN、200kN、300kN、500kN等,可與油田、煤礦、地質勘探的小型鉆機、通井機、修井機及其他起重設備配套使用。一次表采用柱式結構拉力傳感器，橋式電路設計，具有高精度、低漂移、量程寬、密封性可靠、抗偏載能力強等特點。
主要結構
     該儀器主要由一次表、二次表、信號電纜、電源電纜等組成。
一次表由柱式拉力傳感器、信號放大器、拉環、外殼等組成；

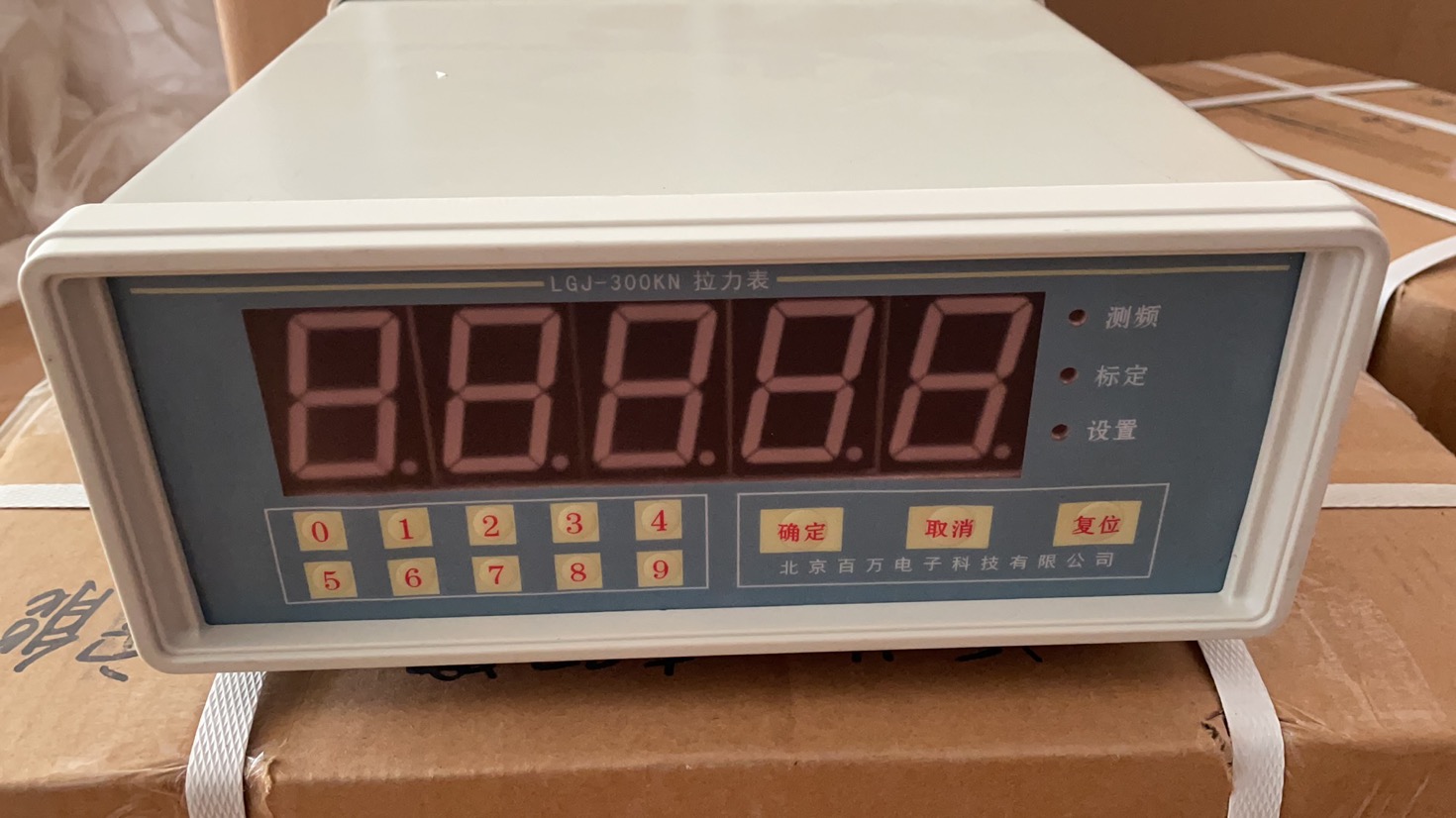

二次儀表主要由機箱、面板、后接線板、主電路板、顯示電路板、數據預制電路板、單片機控制運算顯示電路等組成。
本機技術參數
二次表外箱尺寸          160x80x120（高）
二次表開窗安裝尺寸      150x75
拉力傳感器外形尺寸      510xΦ130
*大可使用死繩拉力      120kN(試驗極限拉力值220kN)
儀器工作電壓            直流  24V（10%）
整機功耗                ≤5W
環境溫度                -30-50℃
儀器精度                ≤±0.2%F.S
報警設置               上下限兩點任意位置（0-120kN）
繩系設置               1-100
